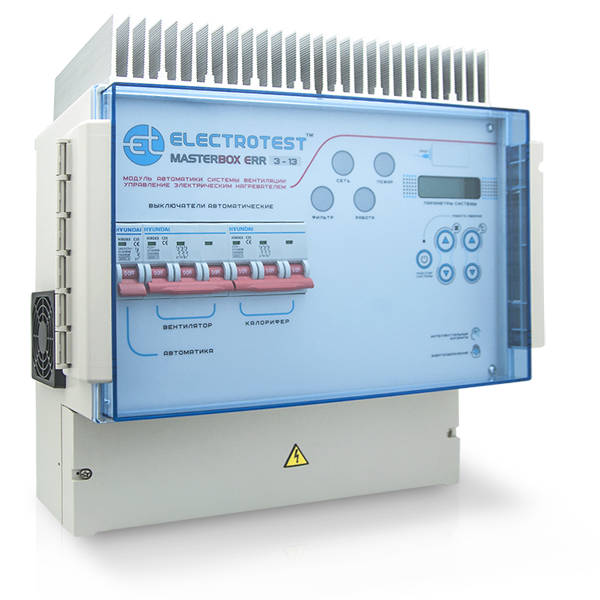

MASTERBOX ERR3

ерр

  • MASTERBOX Е-Mini
  • MASTERBOX ERR 3-13-Х
  • MASTERBOX ERR 3-13
  • M ASTERBOX ERR 3-17-Х
  • MASTERBOX ERR 3-17
  • MASTERBOX ERR 3-22-Х
  • MASTERBOX ERR 3-22
  • MASTERBOX ERR 3-27-Х
  • MASTERBOX ERR 3-27





  • Интеллектуальный алгоритм
  • Нагрев электрическим калорифером
  • Охлаждение водой или фреоном (ККБ)
  • Энергосбережение. Все виды рекуператоров
  • Рециркуляция с выбором режима энергосбережения
  • Электронная программируемая защита двигателей вентиляторов
  • Пульт ДУ, Modbus, SCADA
  • Мобильное управление по Bluetooth или Wi-Fi
  • Габариты 325х335x170 мм
  • Класс защиты IP 41

 Комплектность при поставке

Вес: 7 кг (ERR 3) / 6,5 кг (ERR 3-X)
Упаковка: картон 350*355*190 мм

В комплекте:

  • Инструкция по подключению
  • Инструкция по настройке
  • Схема электрическая
  • Схема подключения пульта ДУ
  • Крепеж

 Применение шкафа автоматики

Для управления системой приточной и/или приточно-вытяжной вентиляции с электрическим нагревателем и водяным или фреоновым охладителем (до 2 контуров ККБ с ротацией, для равномерного износа), рекуперацией и рециркуляцией, с возможностью управления наружными регуляторами скорости вентиляторов. Может использоваться совместно с водяным калорифером.

 Маркировка

Цифра в маркировке модуля означает максимальную мощность первой плавной ступени электрокалорифера:
ERR 3-13 — до 13 кВт (1 ступень, до 20 А / 3х400В)
ERR 3-17 — до 17 кВт (1 ступень, до 25 А / 3х400В)
ERR 3-22 — до 22 кВт (1 ступень, до 32 А / 3х400В)

 Функции управления

  • Заслонкой наружного воздуха с возвратной пружиной с трехпозиционным приводом ~220В или +24В, в том числе с предварительным подогревом до 1,1 кВт (1х230В);
  • Приточным (и вытяжным) вентиляторами общей мощностью до 7,5 кВт (3х400В) или до 3 вентиляторов до 3,5 кВт (1х230В), суммарный ток двигателей до 16 А / 3х400В;
  • Электрическим калорифером мощностью до 22 кВт плавной ступени (макс. до 176 кВт с применением модулей расширения и специальных прошивок);
  • Водяным охладителем с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
  • Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5 А, или фреоновым охладителем с собственной автоматикой (до 2 контуров ККБ с ротацией, для равномерного износа);
  • Пластинчатым, роторным или гликолевым рекуператором;
  • Рециркуляцией с возможностью выбора приоритета — энергосбережение или качество воздуха;
  • Регулирование температуры приточного воздуха;
  • Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.

 Функции включения и контроля

  • Защита питающих цепей автоматическими выключателями;
  • Программируемый автомат защиты двигателя — совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз;
  • Регулирование скорости вентилятора — плавно или ступенчато, со снижением в случае недостаточного подогрева;
  • Задание индивидуального значения мощности для каждой ступени электрокалорифера;
  • Световая индикация подачи питающего напряжения и включения системы;
  • Контроль загрязнения воздушного фильтра;
  • Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;
  • Включение резервного вентилятора при аварии основного;
  • Три уровня активной защиты от замораживания по датчикам температуры;
  • Защита от замораживания по капиллярному термостату;
  • Контроль давления фреона;
  • Контроль сигнала внешней пожарной сигнализации;
  • Контроль обрыва датчиков температуры;
  • Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
  • ДУ включением/выключением или переключением режимов «День/Ночь»;
  • Текстовые сообщения об аварийных ситуациях;
  • Защита сервисного меню паролем;
  • Энергонезависимая память;
  • Поддержка Modbus и SCADA;
  • Поддержка управления с мобильных устройств по Bluetooth и Wi-Fi;
  • Выход на внешнюю сигнализацию об аварии.

 Поддерживаемые датчики

1. Рекомендованные датчики c чувствительными элементами типов:

  • PT1000
  • Ni1000
  • Ni1000 TK5000

2. NTC-термисторы REGIN серии TG (не рекомендуется):

  • канальные TG-K
  • обратной воды TG-A
  • комнатные TG-R

 Монтаж и подключение шкафа автоматики

Монтаж и подключение шкафа автоматики не требуют специальной подготовки. На схеме подключения оборудования показана максимальная комплектация, неиспользуемое оборудование можно не подключать. Выбор состава оборудования осуществляется из сервисного меню контроллера.

 Дистанционное управление

 1. Пульт дистанционного управления вентиляцией RC

Компактный пульт дистанционного управления подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара» (до 200 м). На физическом уровне связь осуществляется по интерфейсу RS 485, полудуплекс.

Пульт имеет двухстрочный ЖК-дисплей с подсветкой и кнопки управления. Интерфейс пользователя полностью повторяет интерфейс модулей MASTERBOX. Пульт оснащён автоматически подзаряжаемым аккумулятором, часами реального времени и недельным таймером с назначением до 6 программируемых событий на каждый день.

 2. Управление вентиляцией с мобильных устройств по Bluetooth

Компактный Bluetooth-модуль, по габаритам идентичный проводному пульту, подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». Bluetooth-модуль работает с устройствами на ОС Android (смартфоны, планшеты). Радиус действия Bluetooth-модуля — до 12 метров, при этом удаленность шкафа автоматики ограничивается только длиной «витой пары» (до 200 м). Bluetooth модуль оснащён автоматически подзаряжаемым аккумулятором, часами реального времени и недельным таймером с назначением до 6 программируемых событий на каждый день. При помощи мобильного приложения можно контролировать температуру, скорость вращения вентилятора, режим рециркуляции, программировать события и просматривать архив аварий, а при возникновении проблем немедленно связаться с техподдержкой.

 3. Управление вентиляцией с мобильных устройств по Wi-Fi

WiFi-модуль подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». WiFi-модуль работает с iPhone, iPad и устройствами на ОС Android и позволяет контролировать любое число точек автоматики в зоне покрытия сети. Wi-Fi модуль оснащён автоматически подзаряжаемым аккумулятором, часами реального времени и недельным таймером с назначением до 6 программируемых событий на каждый день.При помощи мобильного приложения можно контролировать температуру, скорость вращения вентилятора, режим рециркуляции, программировать события и просматривать архив аварий, а при возникновении проблем немедленно связаться с техподдержкой.

 4. Управление по Modbus и через SCADA-систему

Начиная с версии 7.1, программное ядро модуля поддерживает управление автоматикой по протоколу Modbus RTU, а также подключение модуля к SCADA-системе.

 Модификация MASTERBOX ERR3-X

Модульные шкафы автоматики MASTERBOX RR3, имеющие суффикс "Х", являются упрощенным вариантом выпускаемых моделей. Особенностью является отсутствие в них мотор-автомата и контактора для подключения электродвигателя вентилятора. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
