MASTERBOX WRR3

 врр


MASTERBOX W-Mini
MASTERBOX WRR3-Х

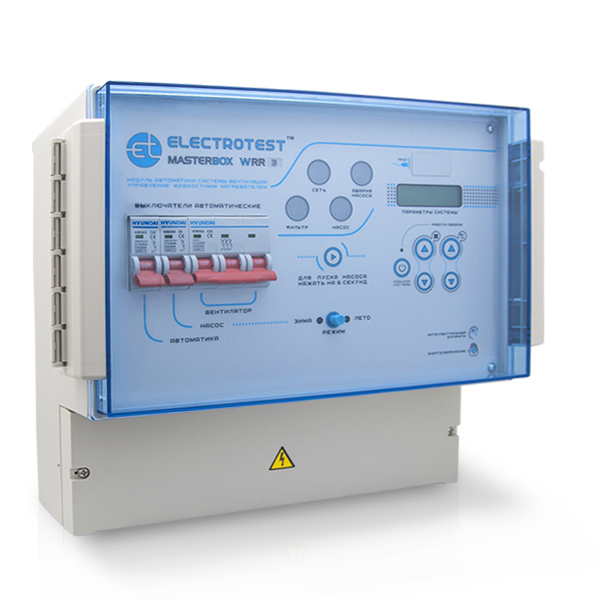

MASTERBOX WRR3
MASTERBOX WRR3-1C
MASTERBOX WRR3-X-1C

  • Интеллектуальный алгоритм
  • Нагрев водяным калорифером
  • Охлаждение водой или фреоном (ККБ)
  • Энергосбережение. Все виды рекуператоров
  • Рециркуляция с выбором режима энергосбережения
  • Электронная программируемая защита двигателей вентиляторов
  • Пульт ДУ, Modbus, SCADA
  • Мобильное управление по Bluetooth или Wi-Fi
  • Габариты 335х280x165 мм
  • Класс защиты IP 65

 Комплектность при поставке

Вес: 4 кг (WRR3) / 3,4 кг (WRR3-X)
Упаковка: картон 362*367*198 мм

В комплекте:

  • Инструкция по подключению
  • Инструкция по настройке
  • Схема электрическая
  • Схема подключения пульта ДУ
  • Гермовводы (8 шт.)
  • Крепеж

 Применение шкафа автоматики

Для управления системой приточной и/или приточно-вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (до 2 контуров ККБ), рекуперацией и рециркуляцией, с возможностью управления наружными регуляторами скорости вентиляторов, с возможностью управления шкафом с мобильных устройств по Bluetooth и Wi-Fi.

Функции управления

  • Заслонкой наружного воздуха с возвратной пружиной — с двухпозиционным приводом ~220В или +24В, в том числе с предварительным подогревом до 1,1 кВт (1х220В);
  • Приточным (и вытяжным) вентиляторами общей мощностью до 7,5 кВт (3х380В) или до 3 шт. до 3,5 кВт (1х220В);
  • Водяным калорифером с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
  • Водяным охладителем с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
  • Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5А, или фреоновым охладителем с собственной автоматикой (до 2 контуров ККБ);
  • Пластинчатым, роторным или гликолевым рекуператором;
  • Рециркуляцией с возможностью выбора приоритета — энергосбережение или качество воздуха;
  • Регулирование температуры приточного воздуха и температуры обратной воды;
  • Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха;
  • Переключение режимов «Зима/Лето» вручную или по датчику температуры наружного воздуха.

 Функции включения и контроля

  • Защита питающих цепей автоматическими выключателями;
  • Программируемый автомат защиты двигателя — совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз;
  • Регулирование скорости вентилятора — плавно или ступенчато, со снижением в случае недостаточного подогрева;
  • Световая индикация подачи питающего напряжения и включения системы;
  • Контроль загрязнения воздушного фильтра;
  • Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;
  • Включение резервного вентилятора при аварии основного;
  • Три уровня активной защиты от замораживания по датчикам температуры;
  • Защита от замораживания по капиллярному термостату;
  • Контроль работы насоса рециркуляции с защитой по реле протока, датчику давления или термоконтакту;
  • Контроль давления фреона;
  • Световая индикация работы и аварии насоса;
  • Контроль сигнала внешней пожарной сигнализации;
  • Контроль обрыва датчиков температуры;
  • Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
  • ДУ включением/выключением или переключением режимов «День/Ночь»;
  • Текстовые сообщения об аварийных ситуациях;
  • Защита сервисного меню паролем;
  • Энергонезависимая память;
  • Поддержка Modbus и SCADA;
  • Поддержка управления с мобильных устройств по Bluetooth или Wi-Fi;
  • Выход на внешнюю сигнализацию об аварии.

 Поддерживаемые датчики

1. Рекомендованные датчики c чувствительными элементами типов:

  • PT1000
  • Ni1000
  • Ni1000 TK5000

2. NTC-термисторы REGIN серии TG (не рекомендуется):

  • канальные TG-K
  • обратной воды TG-A
  • комнатные TG-R

 Монтаж и подключение шкафа автоматики

Монтаж и подключение шкафа автоматики не требуют специальной подготовки. На схеме подключения оборудования показана максимальная комплектация, неиспользуемое оборудование можно не подключать. Выбор состава оборудования осуществляется из сервисного меню контроллера.

 Дистанционное управление

 1. Пульт дистанционного управления вентиляцией RC

Компактный пульт дистанционного управления подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара» (до 200 м). На физическом уровне связь осуществляется по интерфейсу RS 485, полудуплекс.

Пульт имеет двухстрочный ЖК-дисплей с подсветкой и кнопки управления. Интерфейс пользователя полностью повторяет интерфейс модулей MASTERBOX. Пульт оснащён автоматически подзаряжаемым аккумулятором, часами реального времени и недельным таймером с назначением до 6 программируемых событий на каждый день.

 2. Управление вентиляцией с мобильных устройств по Bluetooth

Компактный Bluetooth-модуль, по габаритам идентичный проводному пульту, подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». Bluetooth-модуль работает с устройствами на ОС Android (смартфоны, планшеты). Радиус действия Bluetooth-модуля — до 12 метров, при этом удаленность шкафа автоматики ограничивается только длиной «витой пары» (до 200 м). Bluetooth модуль оснащён автоматически подзаряжаемым аккумулятором, часами реального времени и недельным таймером с назначением до 6 программируемых событий на каждый день. При помощи мобильного приложения можно контролировать температуру, скорость вращения вентилятора, режим рециркуляции, программировать события и просматривать архив аварий, а при возникновении проблем немедленно связаться с техподдержкой.

 3. Управление вентиляцией с мобильных устройств по Wi-Fi

WiFi-модуль подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». WiFi-модуль работает с iPhone, iPad и устройствами на ОС Android и позволяет контролировать любое число точек автоматики в зоне покрытия сети. Wi-Fi модуль оснащён автоматически подзаряжаемым аккумулятором, часами реального времени и недельным таймером с назначением до 6 программируемых событий на каждый день.При помощи мобильного приложения можно контролировать температуру, скорость вращения вентилятора, режим рециркуляции, программировать события и просматривать архив аварий, а при возникновении проблем немедленно связаться с техподдержкой.

 4. Управление по Modbus и через SCADA-систему

Начиная с версии 7.1, программное ядро модуля поддерживает управление автоматикой по протоколу Modbus RTU, а также подключение модуля к SCADA-системе.

Модификации шкафа автоматики MASTERBOX WRR3

 Модификация X

Модульные шкафы автоматики MASTERBOX RR3, имеющие суффикс "Х", являются упрощенным вариантом выпускаемых моделей. Особенностью является отсутствие в них мотор-автомата и контактора для подключения электродвигателя вентилятора. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

 Модификация 1C

Модульные шкафы автоматики MASTERBOX RR3, имеющие суффикс "1C", предназначены для управления системами вентиляции с питанием по 1 категории. Они отличаются наличием дополнительной клеммы подключения резервной фазы для исключения возможности размораживания калорифера в случае отсутствия питания от основной сети. Опция резервного питания добавляется по запросу в шкафы автоматики WRR3 и WRR3-X.
