Вентиляция – важнейший элемент любого здания - как производственного, так и общественного или жилого. Она позволяет обеспечить оптимальный воздухообмен, вывести из помещений отработанный воздух и посторонние газы и создать приток свежего, чистого воздуха с улицы. Вентиляционные установки во много раз эффективнее, чем естественная вентиляция, они удобны и производительны.

В настоящее время существует несколько типов вентиляции (Естественная, механическая, комбинированная), отличающихся по способу монтажа, установленному оборудованию, принципу действия и техническим возможностям. Вентиляционные системы различают по нескольким техническим параметрам: способу циркуляции воздушных потоков, зоне обслуживания и конструктивным особенностям.

СП 73.13330.2016 Внутренние санитарно-технические системы зданий. СНиП 3.05.01-85

Пункт 6.5 Системы вентиляции и кондиционирования воздуха

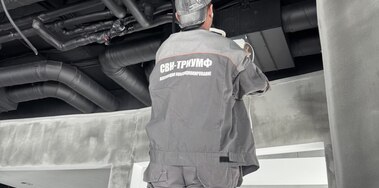

6.5.1 Воздуховоды следует монтировать в соответствии с проектными привязками и отметками. Присоединение воздуховодов к технологическому оборудованию следует проводить после его установки.

6.5.2 Участки воздуховодов, на которых возможно выпадение росы из транспортируемой влажной среды, следует прокладывать с уклоном 0,01-0,015 в сторону дренирующих устройств. На таких участках следует использовать прямошовные воздуховоды. Воздуховод следует располагать швом вверх.

6.5.3 Прокладки между шинами или фланцами воздуховодов не должны выступать внутрь воздуховодов.

Прокладки должны быть изготовлены из следующих материалов:

- поролона, ленточной пористой или монолитной резины толщиной 4-5 мм;

- полимерного мастичного жгута (ПМЖ) - для воздуховодов, по которым перемещаются воздух, пыль или отходы материалов с температурой до 343 К (70°С).

При перемещении по воздуховодам среды с температурой более 70°С следует применять волокно хризотила по ГОСТ 12871 и другие сертифицированные материалы, выдерживающие требуемую температуру, или осуществлять обварку воздуховодов по фланцу.

Для воздуховодов, по которым перемещается воздух с парами кислот, следует использовать кислотостойкую резину или кислотостойкий прокладочный пластик.

Прокладки воздуховодов с нормируемым пределом огнестойкости должны быть негорючими.

Для герметизации бесфланцевых соединений воздуховодов следует применять:

- герметизирующую ленту типа "Герлен" - для воздуховодов, по которым перемещается воздух температурой до 313 К (40°С);

- мастику типа "Бутепрол", силикон и другие сертифицированные герметики - для воздуховодов круглого сечения, по которым перемещается воздух температурой до 343 К (70°С);

- термоусаживающиеся манжеты, самоклеющиеся ленты - для воздуховодов круглого сечения, по которым перемещается воздух температурой до 333 К (60°С);

- другие герметизирующие материалы, указанные в рабочей документации.

6.5.4 Болты во фланцевых соединениях должны быть затянуты, все гайки болтов следует располагать с одной стороны фланца. При вертикальной установке болтов гайки должны быть расположены с нижней стороны соединения.

6.5.5 Крепление воздуховодов следует выполнять в соответствии с рабочей документацией.

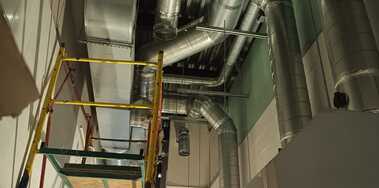

Крепления горизонтальных металлических неизолированных воздуховодов (хомуты, подвески, опоры и др.) на бандажном бесфланцевом соединении следует устанавливать:

- на расстоянии не более 4 м друг от друга - при диаметрах воздуховода круглого сечения или размерах большей стороны воздуховода прямоугольного сечения менее 400 мм;

- на расстоянии не более 3 м друг от друга - при диаметрах воздуховода круглого сечения или размерах большей стороны воздуховода прямоугольного сечения 400 мм и более.

Крепления прямых участков горизонтальных круглых металлических неизолированных воздуховодов на фланцевом, ниппельном (муфтовом) соединении следует устанавливать на расстоянии не более 6 м друг от друга при диаметре до 630 мм и использовать не более одного соединения между креплениями. В остальных случаях расстояние должно составлять не более 4 м, при этом необходимы дополнительные крепления в местах поворотов и врезок.

Крепления прямых участков горизонтальных прямоугольных металлических неизолированных воздуховодов на фланцах, шине при периметре до 1600 мм следует устанавливать на расстоянии не более 6 м друг от друга, в остальных случаях - не более 3 м, при этом необходимы дополнительные крепления в местах поворотов и врезок.

Расстояния между креплениями изолированных металлических воздуховодов любых размеров поперечных сечений, а также неизолированных воздуховодов круглого сечения диаметром более 2000 мм или прямоугольного сечения при размерах его большей стороны более 2000 мм определяются рабочей документацией.

6.5.6 Ниппель (муфту) для соединения соответствующего диаметра следует изготовлять из металла по толщине не менее толщины воздуховода. Ниппель (муфта) должен плотно вставляться (одеваться) в воздуховод на одинаковую длину в обе детали. Минимальная длина ниппеля (муфты), заходящего в соединяемую деталь, должна быть: для диаметров 100-315 - не менее 50 мм, 355-800 - не менее 80 мм, 900-1250 - не менее 100 мм. При отсутствии резиновой прокладки на ниппеле (муфте) обязательно следует выполнять уплотнение соединения полимерным или металлизированным скотчем. Крепление ниппеля (муфты) следует выполнять заклепками диаметром 4-5 мм или саморезами диаметром 4-5 мм через каждые 150- 200 мм окружности. Число крепежных элементов должно быть не менее трех.

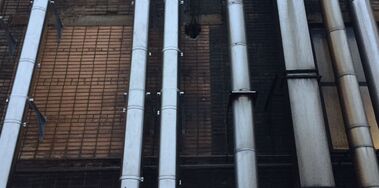

6.5.7 Крепления вертикальных металлических воздуховодов следует устанавливать на расстоянии не более 4,5 м друг от друга.

Крепление вертикальных металлических воздуховодов внутри помещений многоэтажных корпусов с высотой этажа до 4,5 м следует выполнять в междуэтажных перекрытиях.

Крепление вертикальных металлических воздуховодов внутри помещений с высотой этажа более 4,5 м и на кровле здания следует выполнять согласно требованиям рабочей документации.

Крепление растяжек и подвесок непосредственно к фланцам воздуховода не допускается. Натяжение регулируемых подвесок должно быть равномерным.

Отклонение воздуховодов от вертикали не должно превышать 2 мм на 1 м длины воздуховода.

Хомуты должны плотно охватывать металлические воздуховоды.

6.5.8 Свободно подвешиваемые воздуховоды должны быть расчалены путем установки двойных подвесок через каждые две одинарные подвески при длине подвески от 0,5 до 1,5 м.

При длине подвесок более 1,5 м двойные подвески следует устанавливать через каждую одинарную подвеску.

Чертежи нетиповых креплений должны входить в комплект рабочей документации.

6.5.9 Воздуховоды должны быть установлены так, чтобы их вес не передавался на вентиляционное оборудование.

Воздуховоды, как правило, следует присоединять к вентиляторам через виброизолирующие (гибкие) вставки из тканого или нетканого материала, соответствующего по стойкости перемещаемой среде, обеспечивающего гибкость, герметичность и долговечность.

Виброизолирующие (гибкие) вставки следует устанавливать непосредственно перед индивидуальными испытаниями.

6.5.10 При изготовлении прямых участков воздуховодов из полимерной пленки допускаются изгибы воздуховодов не более 15°. Для прохода через ограждающие конструкции воздуховод из полимерной пленки должен иметь металлические вставки.

Воздуховоды из полимерной пленки следует подвешивать на стальных кольцах из проволоки диаметром 3-4 мм, расположенных на расстоянии не более 2 м одно от другого.

Диаметр колец должен быть на 10% больше диаметра воздуховода. Стальные кольца следует крепить с помощью проволоки или пластины с вырезом к несущему тросу (проволоке) диаметром 4-5 мм, натянутому вдоль оси воздуховода и прикрепленному к конструкциям здания через каждые 20-30 м.

Для исключения продольных перемещений воздуховода при его наполнении воздухом полимерную пленку следует натянуть между кольцами без провисов.

6.5.11 Радиальные вентиляторы на виброоснованиях и на жестком основании, устанавливаемые на фундаменты, следует крепить анкерными болтами.

При установке вентиляторов на пружинные или резиновые виброизоляторы последние должны иметь равномерную осадку.

6.5.12 При установке вентиляторов на металлоконструкции виброизоляторы следует крепить к ним. Элементы металлоконструкций, к которым крепят виброизоляторы, должны совпадать с соответствующими элементами рамы вентиляторнного агрегата.

При установке на жесткое основание станина вентилятора должна плотно прилегать к звукоизолирующим прокладкам.

6.5.13 Зазоры между кромкой переднего диска рабочего колеса и кромкой входного патрубка радиального вентилятора как в осевом, так и в радиальном направлении не должны превышать 1% диаметра рабочего колеса.

Валы радиальных вентиляторов должны быть установлены горизонтально (валы крышных вентиляторов - вертикально), вертикальные стенки кожухов центробежных вентиляторов не должны иметь перекосов и наклона.

Прокладки для составных кожухов вентиляторов следует применять из того же материала, что и прокладки для воздуховодов этой системы.

6.5.14 Электродвигатели должны быть точно выверены с установленными вентиляторами и закреплены. Оси шкивов электродвигателей и вентиляторов при ременной передаче должны быть параллельными, а средние линии шкивов должны совпадать. Ремни должны быть натянутыми в соответствии с требованиями предприятия-изготовителя.

Салазки электродвигателей должны быть взаимно параллельны и установлены по уровню. Опорная поверхность салазок должна соприкасаться по всей плоскости с фундаментом.

Соединительные муфты и ременные передачи следует ограждать.

6.5.15 Всасывающее отверстие вентилятора, не присоединенное к воздуховоду, необходимо защищать металлической сеткой с размерами ячейки не более 7070 мм.

6.5.16 Фильтрующий материал матерчатых фильтров должен быть натянут без провисов и морщин, а также плотно прилегать к боковым стенкам. Если на фильтрующем материале имеется начес, то его следует располагать со стороны поступающего воздуха.

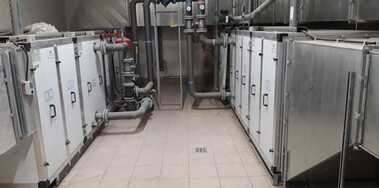

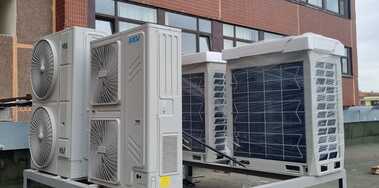

6.5.17 Воздухонагреватели кондиционеров следует собирать на прокладках из сертифицированного материала, с теплостойкостью, соответствующей температуре теплоносителя. Остальные блоки, камеры и узлы кондиционеров следует собирать на прокладках из ленточной резины толщиной 3-4 мм, поставляемой в комплекте с оборудованием.

6.5.18 Кондиционеры должны быть установлены горизонтально. Стенки камер и блоков не должны иметь вмятин, перекосов и наклонов.

Лопатки клапанов должны свободно (от руки) поворачиваться. При положении "Закрыто" должно быть обеспечено плотное прилегание лопаток к упорам и между собой.

Опоры блоков камер и узлов кондиционеров следует устанавливать вертикально.

6.5.19 Гибкие воздуховоды следует применять в соответствии с рабочей документацией в качестве фасонных частей сложной геометрической формы, а также для присоединения вентиляционного оборудования, воздухораспределителей, шумоглушителей и других устройств, расположенных в подшивных потолках и камерах.

6.5.20 Применение гибких воздуховодов в качестве магистральных воздуховодов не допускается.

6.5.21 Крепление фанкойлов, доводчиков и другого сетевого оборудования следует проводить в соответствии с рекомендациями предприятий-изготовителей.

6.5.22 По окончании монтажа систем вентиляции и кондиционирования воздуха составляют акты освидетельствования скрытых работ на отдельные системы или этапы работ.

6.5.23 Освидетельствованию подлежат воздуховоды и вентиляционное оборудование, скрываемое в шахтах, подвесных потолках и т.д. Результаты приемки работ, скрываемых последующими работами, в соответствии с требованиями рабочей и нормативной документации оформляют актами освидетельствования скрытых работ (приложение Б).

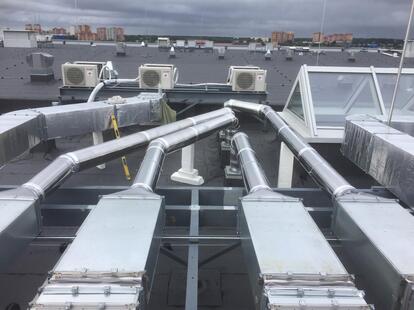

Монтаж противодымной вентиляции

Как показывает практика, в случае возникновения пожара наибольший урон жизни людей наносит не огонь, а вредные продукты горения.

Система дымоудаления – это сложный комплекс вентиляционного оборудования, отвечающий за удаление дыма во время эвакуации людей в случае возникновения пожара. Современная система дымовой защиты способна подавать чистый воздух на пути эвакуации людей из пожара.

Противопожарная автоматика – это комплекс инженерных систем, оборудования и технических средств, предназначенный для обнаружения очагов возгораний, ликвидации или локализации пожара, а также для ограничения его распространения.

Системы противодымной вентиляции должны быть автономными для каждого пожарного отсека, кроме систем приточной противодымной вентиляции, предназначенных для защиты лестничных клеток и лифтовых шахт, сообщающихся с различными пожарными отсеками, и систем вытяжной противодымной вентиляции, предназначенных для защиты атриумов и пассажей, не имеющих конструктивного разделения на пожарные отсеки. Системы приточной противодымной вентиляции должны применяться только в необходимом сочетании с системами вытяжной противодымной вентиляции. Обособленное применение систем приточной противодымной вентиляции без устройства соответствующих систем вытяжной противодымной вентиляции не допускается.
